Кольцевые клапана ВКТ, НКТ
Кольцевые клапана ВКТ, НКТ
Кольцевые клапана ВКТ, НКТ
Кольцевые клапана ВКТ, НКТ
Кольцевые клапана ВКТ, НКТ
Кольцевые клапана ВКТ, НКТ

Кольцевые клапана ВКТ, НКТ

по запросу

Кольцевые клапана ВКТ, НКТ

ОбозначениеПлощадь прохода в щелях см2Объем мертвого пространства см3масса, кг
ВКТ 85-4.0М211,140,42,1
НКТ 85-4.0М211,148,02,4
ВКТ 110-4,0М15,4703,3
НКТ 110-4,0М15,4824,0
ВКТ 160-6,4МБ51,7164,37,79
НКТ 160-6,4МБ51,7211,27,77

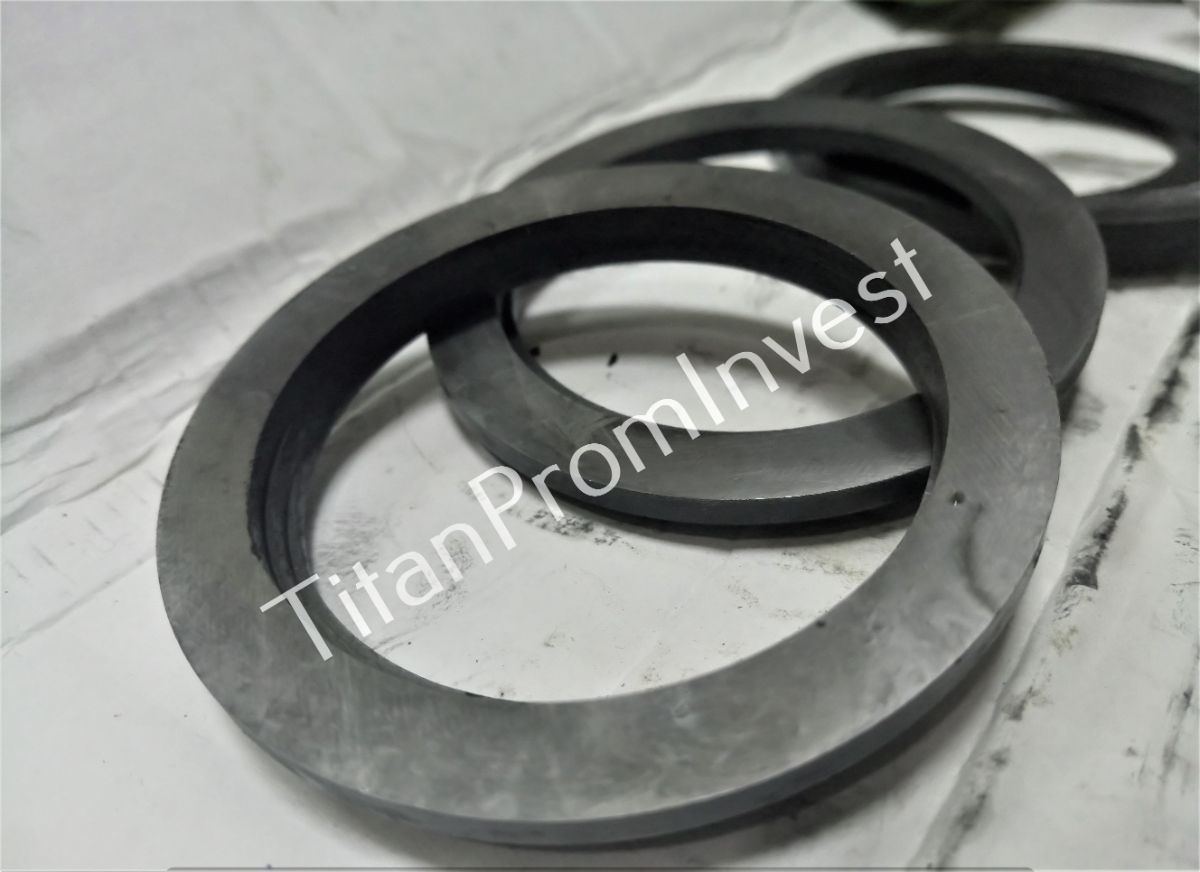

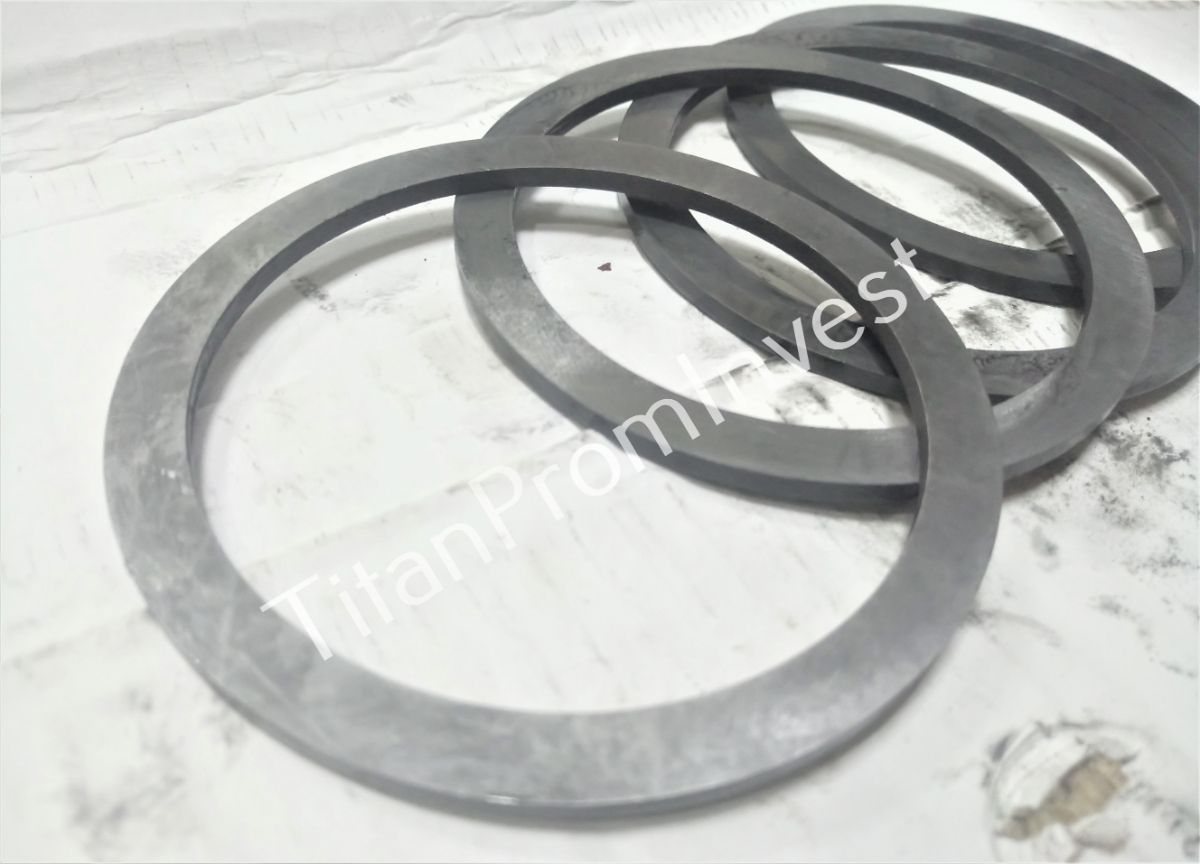

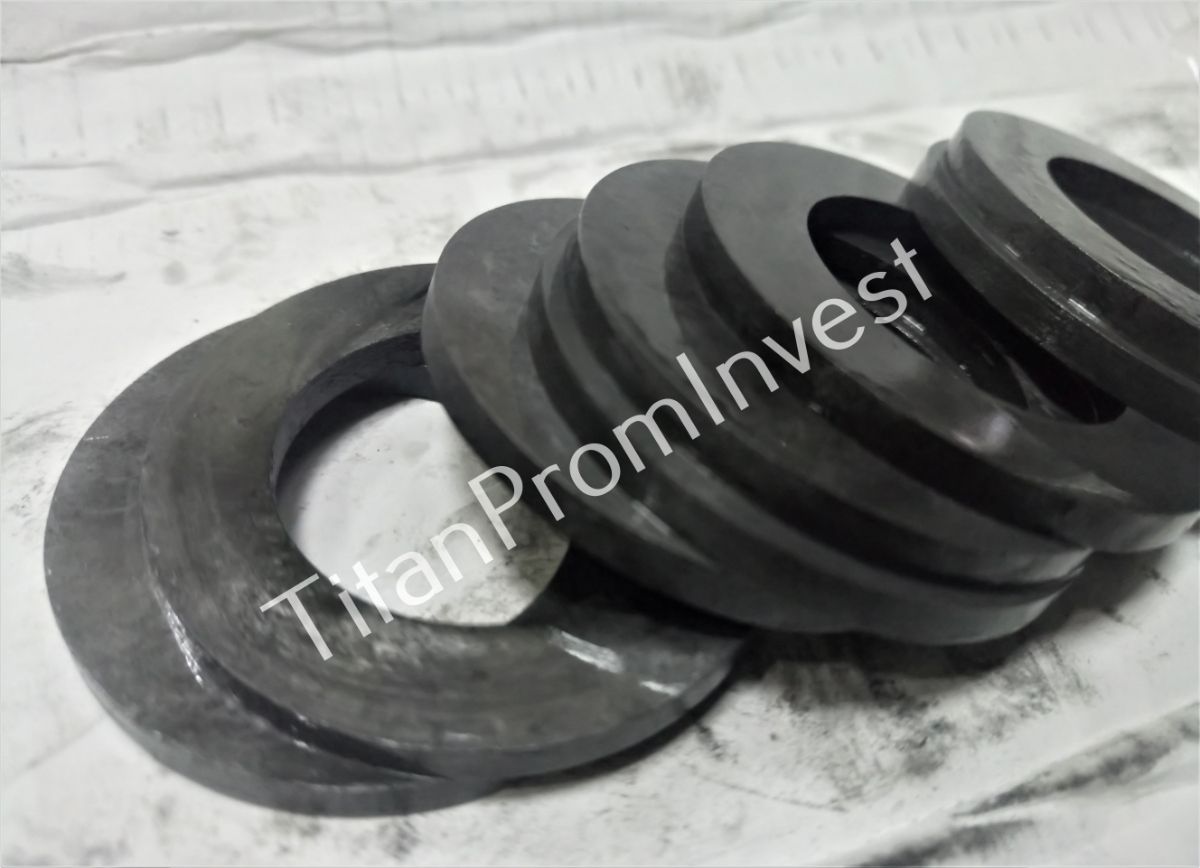

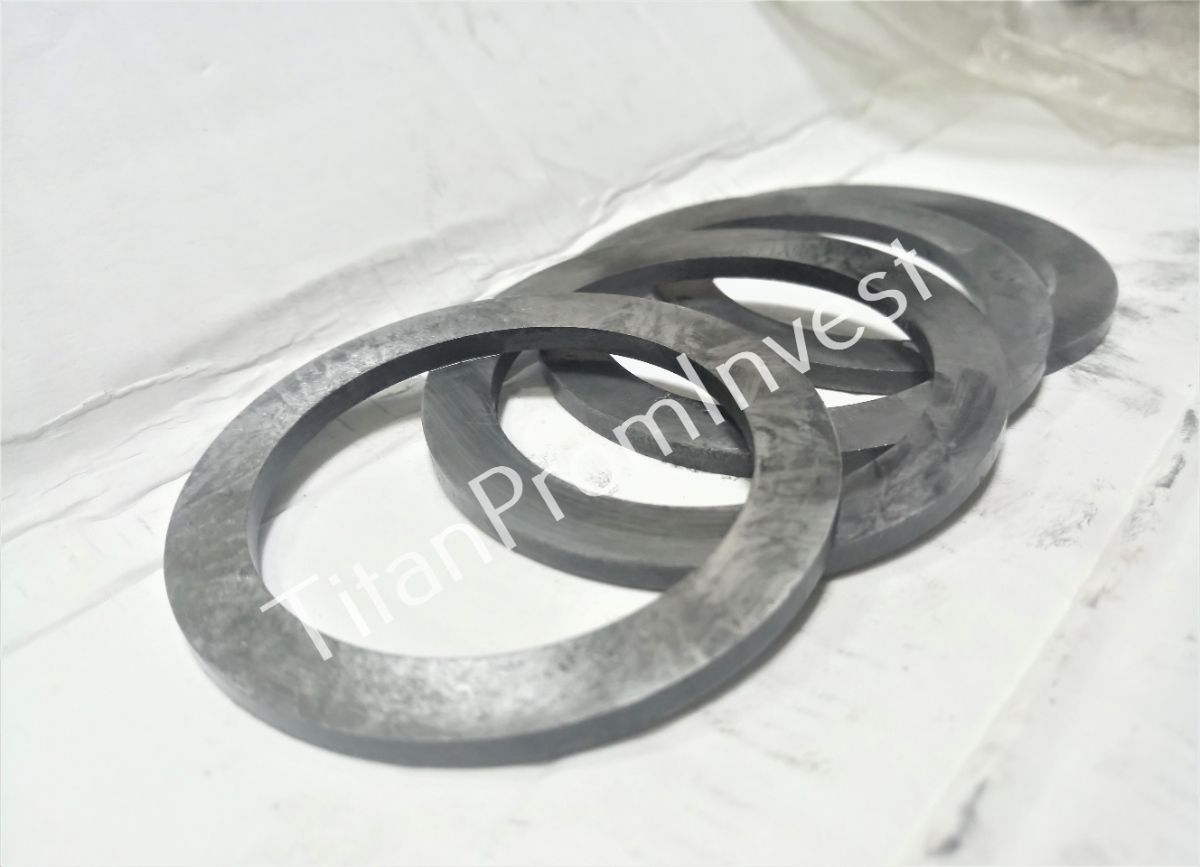

Пластины
ОбозначениеD,mmФото
Пластина 386.1687.003-04185,7
Пластина 386-1687.003-03155,6
Пластина 386-1687.003-02125,4
Пластина 386-1687.003-01 95,3
Пластина 368-1687.00365, 1
Пластина 386-2183-003-0171,95
Пластина 386-2183-003 41,95
Пластина 386-2009-00355,5

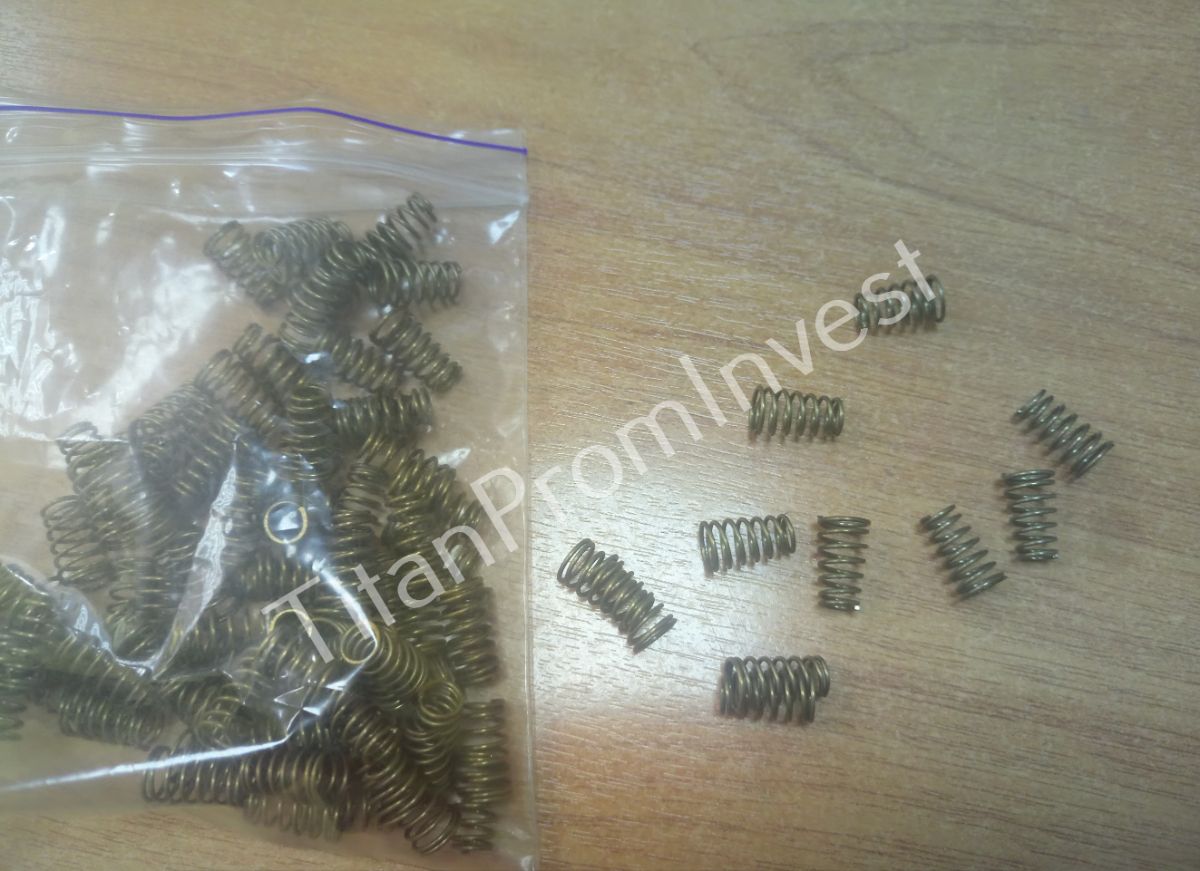

Пружины
ОбозначениеD1.mmФото
386-2803-003N7.6

Самодействующие клапаны поршневых компрессоров типа ВКТ и
НКТ
Клапана относятся к числу наиболее ответственных
узлов поршневых компрессоров. Они оказывают
существенное влияние на две основные характеристики
поршневого компрессора – экономичность и надёжность
работы.
На сегодняшний день нашим предприятием освоено
производство кольцевых и дисковых клапанов типа ВКТ и
НКТ.
Комплексный подход производства клапанов:
• конструкторская разработка;
• моделирование динамических характеристик клапан;
• изготовление и испытание клапана на герметичность;
• модернизация и изготовление запасных частей
брендовых производителей.
Подбор конструктивного исполнения клапана
осуществляется на основании опросного листа.
Параметры типоразмерного ряда клапанов ВКТ, НКТ:
• посадочный диаметр от 50 до 250 мм;
• высота подъёма пластины от 1 до 3,5 мм;
• разность давления на клапан от 1,0 до 25 МПа;
• мёртвый объём клапана от 11 до 780 см3;
• площадь проходного сечения от 2,3 до 100 см3.
Предлагаемые комплекты запчастей к клапанам.
Выбор конструкции и материала исполнения деталей
выполняется в зависимости от условий работы клапана и
характеристик рабочего газа. Основные запчасти:
• рабочие элементы – кольца и пластины (сталь 40Х13;
титан ВТ 1,0; текстолит; PEEK);
• пружины (точечные, кольцевые);
• соединительные элементы – шпильки, стопорные
шайбы, гайки.
